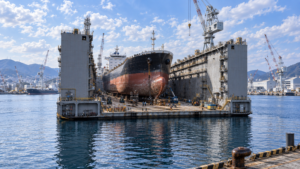

浮きドックとは
浮きドックとは、船舶を水面上まで持ち上げ、船底やプロペラ、舵などの点検・修理・整備を行うための浮体式ドックです。
英語では「Floating Dock」や「Floating Dry Dock」と呼ばれます。
一般的な固定式乾ドックが陸岸に造られた施設であるのに対し、浮きドックはドックそのものが水上に浮いています。
内部に設けられたバラストタンクへ海水を取り込んだり排出したりすることで、ドック全体を沈降・浮上させられることが大きな特徴です。
船舶は通常、水に浮いた状態では船底部分へ十分にアクセスできません。
浮きドックを使用すると、船体を支持台に載せたまま水面上まで持ち上げられるため、普段は水中にある部分の点検や修理が可能になります。
浮きドックの基本的な仕組み
浮きドックの仕組みは、バラスト水を利用して浮力を調整することにあります。
基本的な流れは、「ドックを沈める」「船を入れる」「ドックを浮上させる」というものです。
バラストタンクに海水を取り込んで沈める
まず、浮きドック内部のバラストタンクへ海水を取り込みます。
ドック全体の重量が増えることで浮力とのバランスが変化し、浮きドックは徐々に沈んでいきます。
船を載せるポンツーンデッキや支持ブロックが、対象船舶を進入させられる深さまで沈むよう調整します。
なお、バラスト水の取り込み方法は設備によって異なります。
ポンプで注水する場合もありますが、バルブを開いて水圧によって海水を自然流入させる方式もあります。
船を浮きドック内へ進入させる
浮きドックが十分に沈んだら、対象となる船を浮いた状態のままドック内へ移動させます。
船の位置は、係船索やウインチなどを利用して慎重に調整します。
重要なのは、あらかじめ作成されたドッキングプランに基づき、船体をキールブロックなどの支持設備へ正しく着座させられる位置に合わせることです。
位置が大きくずれると、船体やドックの一部に過大な荷重が集中する可能性があります。
バラスト水を排出して浮上させる
船の位置が決まったら、バラストタンク内の海水をポンプなどで排出します。
ドック全体の重量が減少することで浮力が相対的に大きくなり、浮きドックは徐々に浮上します。
浮上の途中で、船底がキールブロックやサイドブロックなどに接触します。
さらに排水を続けることで、船体重量をドックが支えながら船ごと水面上まで持ち上げます。
つまり、浮きドックはクレーンで船を吊り上げる設備ではありません。
ドックそのものの浮力を利用し、船体を下から支えることで持ち上げる設備です。
浮きドックの主な構造
浮きドックは単なる浮体ではなく、大型船舶を安全に支持するためのさまざまな設備で構成されています。
ポンツーン
ポンツーンは、浮きドックの底部を構成する主要部分です。
船を載せるデッキが設けられており、その内部にはバラストタンクが配置されます。
バラスト水の量を調整することで、ドックの沈降や浮上を制御します。
浮きドックの構造方式には複数の種類があり、代表的なものとしてケーソン型とポンツーン型があります。
ケーソン型は底部と左右のウイングウォールが一体構造になったタイプです。
一方、ポンツーン型では、複数のポンツーンとウイングウォールを組み合わせた構造が採用されます。
ウイングウォール
浮きドックの左右にある壁状の部分は、ウイングウォールやサイドウォールと呼ばれます。
浮きドックの構造強度や安定性を確保するうえで重要な役割を持っています。
また、内部にポンプ、配管、電気設備、制御設備などが配置されることもあります。
作業員が船体側面へアクセスするための作業スペースとして利用される場合もあります。
バラストタンク
バラストタンクは、浮きドックの沈降や浮上を調整するための設備です。
主にポンツーン内部などに設置され、設計によってはウイングウォール側にも配置されます。
複数の区画に分けられていることが一般的で、それぞれの水量を調整することで、ドック全体の姿勢を制御します。
単純に上下へ動かすだけではなく、船首・船尾方向のトリムや左右方向の傾斜を調整するためにも使用されます。
ポンプ設備
ポンプ設備は、主にバラストタンク内の海水を排出するために使用されます。
大型の浮きドックでは非常に大量の海水を扱うため、大容量のポンプが設置されています。
浮上時には各タンクの排水量や排水順序を細かく管理し、ドックに過大な傾斜や構造荷重が発生しないようにする必要があります。
キールブロック
キールブロックは、船体の竜骨付近を下から支える支持設備です。
浮きドックが浮上すると、船体重量がキールブロックなどを通じてドックへ伝わります。
船型や構造によっては、船体側部を支えるサイドブロックやビルジブロックなども使用されます。
これらの配置は船ごとに異なるため、事前のドッキングプランに基づいて設置されます。
浮きドックの特徴
浮きドックには、固定式乾ドックとは異なる特徴があります。
ドックそのものが水上に浮いている
最大の特徴は、設備そのものが浮体構造物であることです。
固定式乾ドックのように陸岸を大規模に掘削して建設する必要がないため、港湾条件によっては比較的柔軟に導入できます。
ただし、十分な水深や係留設備、電力設備、静穏な水域などは必要です。
バラスト操作によって沈降と浮上ができる
浮きドックは、バラストタンク内の水量を変化させることで喫水を調整できます。
この特徴を利用し、船を載せるときには沈み、船を持ち上げるときには浮上します。
船体の重量だけでなく、ドック自身の浮力や姿勢を同時に管理しながら運用する点が特徴です。
条件によっては曳航や移設ができる
浮きドックの多くは、自力で航行する設備ではありません。
一方で、構造や運用条件によってはタグボートなどを利用して曳航し、別の港や造船所へ移設することができます。
ただし、大型浮きドックの移設には曳航計画や海象条件、係留設備などの検討が必要です。
そのため、日常的に自由に移動できる設備というよりは、必要に応じて移設できる可能性がある設備と考えるのが適切です。
小型船から大型船まで対応できる
浮きドックには、小型船向けから大型商船向けまでさまざまな規模があります。
ただし、船がドック内に収まれば必ず使用できるわけではありません。
最大揚力のほか、船体寸法、喫水、重量分布、キール荷重、床面荷重、復原性などを確認する必要があります。
対象船舶と浮きドックの仕様が適合していることが重要です。
浮きドックの主な用途
浮きドックは、主に船舶の点検、修理、整備に使用されます。
設備によっては、船舶の改造や建造工程の一部に利用されることもあります。
船底の点検
船底は通常、水中にあるため目視点検や詳細な作業が難しい部分です。
浮きドックで船を水面上へ持ち上げることで、船底全体を確認できます。
腐食、亀裂、変形、塗膜の劣化などの確認が可能になります。
船底塗装
船底には、防食や海洋生物の付着防止を目的とした塗装が施されています。
長期間使用すると塗膜が劣化するため、ドックへ入れて再塗装を行います。
一般的には、付着物や劣化した塗膜を除去したうえで表面処理を行い、新しい塗料を施工します。
プロペラの点検や修理
プロペラも通常は水中にあるため、浮きドックを利用すると作業しやすくなります。
プロペラブレードの損傷確認や清掃、補修、交換などが行われます。
舵の点検や修理
舵は船の操縦に関わる重要な設備です。
浮きドックへ入渠することで、舵板、舵軸、軸受などを点検できます。
必要に応じて修理や部品交換も行われます。
船尾管や推進軸系の整備
プロペラシャフトや船尾管などの推進軸系も、ドック作業の対象になります。
シール部分の点検や整備、軸の検査などが実施されることがあります。
シーチェストや船底弁の整備
船には、冷却水などとして海水を取り込むためのシーチェストや船底弁があります。
これらは船体の水面下に配置されているため、ドックへ入れた状態で点検や整備を行います。
船体損傷の修理
座礁や接触事故などによって船底が損傷した場合にも、浮きドックが使用されます。
損傷部分を水面上へ出すことで、鋼板の切断や交換、溶接などの本格的な修理が可能になります。
浮きドックと固定式乾ドックの違い
浮きドックと固定式乾ドックは、どちらも船体を水から出して作業するための設備です。
ただし、船を水面上へ出す方法が大きく異なります。
浮きドックはドックそのものが浮上する
浮きドックでは、バラスト水を排出することによってドックそのものを浮上させます。
船はドック上の支持ブロックに載った状態で、ドックと一緒に持ち上げられます。
固定式乾ドックは内部の水を排出する
固定式乾ドックの代表例であるグレービングドックでは、船をドック内へ入れた後にゲートを閉めます。
その後、ドック内部の水をポンプで排出することで船体を支持ブロックへ着座させます。
つまり、浮きドックでは「ドックが浮上する」のに対し、固定式乾ドックでは「船の周囲から水を抜く」という違いがあります。
なお、英語では浮きドックも「Floating Dry Dock」と呼ばれるため、広い意味では乾ドックの一種です。
そのため、専門的には「浮きドックと乾ドックの違い」よりも、「浮きドックと固定式乾ドックの違い」と表現した方が正確です。
浮きドックのメリット
浮きドックには、固定式乾ドックにはないいくつかの利点があります。
大規模な陸上掘削工事を抑えられる場合がある
固定式乾ドックを新設する場合、大規模な掘削工事や防水構造、ゲート設備などが必要になることがあります。
浮きドックは水上に浮かべる設備であるため、港湾条件によっては大規模な土木工事を抑えて導入できます。
港湾設備へ柔軟に導入できる場合がある
十分な水深や係留設備などの条件が整っていれば、既存の造船所や修繕施設へ浮きドックを追加できる場合があります。
将来的な設備拡張の選択肢にもなります。
移設できる可能性がある
固定式乾ドックは基本的に移動できません。
一方、浮きドックは設計や条件によっては曳航できるため、別の場所へ移設できる可能性があります。
浮きドックのデメリット
浮きドックには多くの利点がありますが、浮体構造であることによる制約もあります。
復原性や姿勢の管理が必要
浮きドックは常に水上に浮いているため、安定性の管理が欠かせません。
特に船を持ち上げる過程では、船体重量、バラスト水、浮力の分布が変化します。
左右方向の傾斜や船首・船尾方向のトリムが大きくならないように管理する必要があります。
構造荷重の管理が重要
船体重量が特定の場所へ集中すると、浮きドックに大きな曲げ荷重が発生する可能性があります。
そのため、船の重量分布とドック側の浮力分布を考慮しながら、バラスト操作を行わなければなりません。
揚力や寸法に制限がある
浮きドックには最大揚力があります。
ただし、最大揚力以下であればどの船でも入渠できるわけではありません。
船の長さ、幅、喫水、重量分布、キール荷重、床面荷重なども確認する必要があります。
海象条件の影響を受ける
浮きドックは水上に浮いているため、風や波浪などの影響を受けます。
そのため、一般的には港内や造船所内など、比較的静穏な水域で使用されます。
浮きドックでは荷重バランスが重要
浮きドックを安全に運用するうえで、特に重要なのが荷重バランスです。
船は全体が均一な重量になっているわけではありません。
主機関や発電機、燃料タンク、貨物設備などの配置によって、重量分布は船ごとに異なります。
そのため浮きドックでは、船の重量だけでなく、重心位置や重量分布、支持位置なども確認する必要があります。
また、バラストタンクごとの水量を適切に調整しなければ、ドック自体に過大な曲げ応力が発生する可能性があります。
したがって実際のドッキングでは、ドッキングプランやバラスト計画に基づいて慎重に作業が行われます。
浮きドックを簡単に理解すると
浮きドックの仕組みを簡単に整理すると、次のようになります。
まず、バラストタンクへ海水を取り込み、浮きドックを沈めます。
次に、船を浮いた状態のままドック内へ進入させます。
船を所定位置へ合わせた後、バラスト水を排出します。
すると浮きドックが浮上し、船底がキールブロックなどへ着座します。
さらに浮上すると、船体全体が水面上へ持ち上がります。
その状態で船底やプロペラ、舵などの点検や修理を行います。
作業が終了したら、再び浮きドックを沈めて船を浮かせ、ドック外へ出します。
まとめ
浮きドックとは、バラスト水を利用してドック自体を沈降・浮上させ、船舶を水面上へ持ち上げる浮体式のドックです。
主に船底、プロペラ、舵、船尾管、船底弁など、通常は水中にある部分の点検、塗装、修理、整備に使用されます。
最大の特徴は、固定式乾ドックのように船の周囲から水を排出するのではなく、浮力を利用してドックそのものが船と一緒に浮上することです。
また、条件によっては曳航や移設が可能であり、大規模な陸上掘削工事を抑えて導入できる場合があります。
一方で、安全に運用するためには、船体重量、重量分布、支持位置、バラスト量、復原性、構造強度などを適切に管理する必要があります。
浮きドックは単なる「船を浮かせる台」ではなく、浮力や復原性、構造力学を利用して大型船舶を安全に支持する高度な船舶修繕設備です。
以上、浮きドックとは何かについてでした。
最後までお読みいただき、ありがとうございました。
