浮きドックの仕組みについて

浮きドックとは

浮きドックとは、船舶を水面から持ち上げ、船底を水上に露出させた状態で点検や修理を行うための浮体式設備です。

英語では「Floating Dock」や「Floating Dry Dock」と呼ばれます。

通常の岸壁や固定式ドライドックとは異なり、浮きドックそのものが水上に浮いており、内部に設けられたバラストタンクへ海水を注排水することで、ドック全体を沈めたり浮上させたりできます。

基本的な仕組みは、

「ドックを沈める」
「船を入れる」
「ドックを浮上させる」
「船を水面上へ持ち上げる」

という流れです。

浮きドックは、船底外板やプロペラ、舵、スラスターなど、通常の航行状態では水中にあって点検しにくい部分を整備するために利用されます。

浮きドックの基本的な仕組み

浮きドックの基本原理には、船と同じく「浮力」が利用されています。

バラスト水によって浮きドックを上下させる

浮きドックの内部には、複数のバラストタンクが設けられています。

このタンクへ海水を取り込むと浮きドック全体の重量が増加し、喫水が深くなって水中へ沈んでいきます。

反対に、バラストポンプを使ってタンク内の海水を排出すると浮きドックの重量が減少し、ドックは浮上します。

つまり、基本的には、

「注水すると沈む」
「排水すると浮く」

という仕組みです。

ただし、実際には単純に上下するだけではありません。

船の重量分布や浮きドックの姿勢を確認しながら、複数のバラストタンクを個別に操作し、前後や左右の傾きを細かく調整します。

アルキメデスの原理を利用している

浮きドックには、水中の物体が押しのけた水の重量に相当する浮力を受ける「アルキメデスの原理」が働いています。

バラスト水を排出して浮きドックの重量が減ると、一時的に浮上方向の力が生じます。

その結果、浮きドックは上昇します。

浮上するにつれて水中にある体積は小さくなり、最終的には再び、

「浮きドックと船の総重量」と「排除した海水の重量」

が釣り合う位置で安定します。

したがって、浮きドックは単純に「浮力が強くなって船を持ち上げる設備」というよりも、バラスト水によって重量と排水量のバランスを調整する設備と考えると理解しやすいでしょう。

浮きドックの主な構造

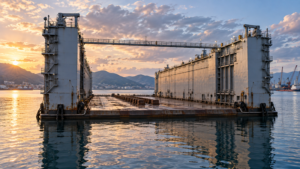

一般的な浮きドックは、正面から見るとU字形に近い構造をしています。

底部に船を載せる部分があり、その左右に高い側壁が設けられています。

ポンツーンまたは底部構造

浮きドックの底部は、船を載せる床に相当する部分です。

この部分はポンツーンやケーソンなどで構成され、内部にはバラストタンクが設けられています。

上面には、船体を支持するためのキールブロックやビルジブロックなどが配置されます。

船が入渠した後は、これらのブロックを介して船体荷重が浮きドックへ伝わります。

ウイングウォール

浮きドックの左右に立っている側壁は、一般に「ウイングウォール」と呼ばれます。

ウイングウォールには、浮きドックの構造強度や復原性を確保する役割があります。

設備によっては内部に、

バラストタンク
ポンプ設備
配管
電気設備
制御設備
作業スペース

などが設けられています。

バラストタンク

浮きドックを沈降・浮上させるうえで中心的な役割を果たすのがバラストタンクです。

バラストタンクは1つの大きな空間ではなく、通常は複数の区画に分割されています。

たとえば、前方・中央・後方、さらに左舷側・右舷側というように分割されます。

複数に分けることで、それぞれのタンクへの注排水量を変え、浮きドックの姿勢を調整できます。

バラストポンプ

バラストタンク内の海水を排出するために使用されるのがバラストポンプです。

浮きドックを浮上させる際には、大量の海水を排出する必要があります。

また、単にすべてのタンクから均等に排水するのではなく、船の重量分布やドックの姿勢に応じて各区画の排水量を調整します。

これにより、

前後方向の傾き
左右方向の傾斜
沈下量
浮上速度

などを管理します。

浮きドックへ船を入れる流れ

浮きドックによる入渠作業は、船をただドックへ入れて持ち上げるだけではありません。

事前の計画から浮上まで、慎重な作業が必要です。

ドッキングプランを確認する

浮きドックへ船を入れる前には、ドッキングプランを確認します。

ドッキングプランとは、船体構造や機器配置を考慮し、キールブロックやビルジブロックなどをどこに配置するかを示した計画です。

ブロックの位置を誤ると、船体の一部へ過大な荷重が集中する可能性があります。

そのため、

船体構造
フレーム位置
二重底構造
プロペラ
舵
シーチェスト
スラスター
ソナードーム
船底プラグ

などの位置を考慮しながら、ブロックの配置を決定します。

バラストタンクへ注水する

準備が完了したら、浮きドックのバラストタンクへ海水を取り込みます。

ドック全体の重量が増えることで、浮きドックは徐々に沈んでいきます。

最終的には、船がキールブロック上を通過できるだけの水深までポンツーン部分を沈めます。

そのため、浮きドックを使用する場所には、ドック自身を十分に沈められるだけの水深が必要です。

船を浮きドック内へ進入させる

浮きドックが十分に沈んだら、対象船を左右のウイングウォールの間へ進入させます。

この時点では、船はまだ水に浮いています。

係船索やウインチ、場合によってはタグボートなどを使用し、船体の中心線と浮きドックの中心線をできるだけ正確に合わせます。

位置ずれが大きいと、浮上後にブロックへ不均等な荷重が加わるおそれがあるため、慎重な位置合わせが求められます。

船を水面から持ち上げる仕組み

船の位置が決まったら、浮きドックのバラスト水を排出し、ドックを浮上させます。

ここからが浮きドック特有の重要な工程です。

浮きドックだけが先に浮上する

バラスト水を排出し始めると、浮きドックが徐々に上昇します。

この段階では、船はまだ水の浮力によって浮いています。

つまり、

「船はほぼ同じ高さに浮いたまま」
「浮きドックが下から近づいてくる」

という状態です。

キールブロックが船底へ接触する

浮きドックがさらに上昇すると、キールブロックなどが船底へ接触します。

この時点では、船はまだ一部を水の浮力によって支えられています。

さらに浮上すると、船の浮力は徐々に小さくなり、その分だけブロックが受け持つ荷重が増加します。

船の支持が水からブロックへ移る

浮きドックの浮上が進むにつれて、船を支える力は、

「水の浮力」

から、

「キールブロックやビルジブロックから受ける支持力」

へ徐々に移っていきます。

この荷重移行は、ドッキング作業の中でも特に重要です。

支持位置や船体構造に問題があると、局部的に大きな応力が発生する可能性があります。

船体全体が水面上へ上がる

バラスト水をさらに排出すると、船を載せた浮きドック全体が浮上します。

最終的には、船底やプロペラ、舵などが完全に水面上へ露出します。

この状態になると、船底の点検や補修などを行うことができます。

キールブロックとビルジブロックの役割

浮きドックでは、船体を複数のブロックによって支持します。

キールブロック

キールブロックは、船体中央部のキール付近を主に支持するブロックです。

船体構造上、荷重を受けやすい位置に配置されます。

一般的には、船体重量の主要部分を支える重要な支持材です。

ビルジブロック・サイドブロック

船底の左右には、ビルジブロックやサイドブロックが配置されます。

これらは船体を左右から安定させる役割を持ちます。

ただし、船によっては単なる横倒れ防止だけではなく、船体荷重の一部を積極的に負担させる場合もあります。

したがって、

「キールブロックがすべての重量を支える」
「サイドブロックは倒れ止めだけ」

と考えるのは正確ではありません。

実際の荷重分担は、船体構造やドッキングプランによって異なります。

浮きドックのバラスト制御が重要な理由

浮きドックでは、ただバラスト水を排出すればよいわけではありません。

船を載せた状態で安定して浮上させるため、タンクごとの注排水を適切に制御する必要があります。

前後方向の姿勢を調整する

船は必ずしも前後で重量が均等ではありません。

機関室が船尾側にある船では、船尾側が比較的重くなることがあります。

その状態で各タンクから一律に排水すると、浮きドックに不適切なトリムが生じる可能性があります。

そのため、前方と後方のバラスト量を調整しながら浮上させます。

左右方向の傾きを調整する

左右方向についても同様です。

船体重量や搭載物の偏りによって、片側に傾く可能性があります。

その場合には、左舷側と右舷側のバラスト量を調整し、横傾斜を抑えます。

自由表面影響にも注意する

バラストタンク内に海水が中途半端に入っている場合、浮きドックが傾くと内部の水も低い側へ移動します。

この現象は「自由表面影響」と呼ばれます。

液体が移動すると重心に影響し、復原性を低下させる可能性があります。

そのため、浮きドックではタンク配置や注排水手順、復原性を考慮したバラスト管理が重要になります。

浮きドックから船を出す仕組み

船底の検査や修理が終了した後は、入渠時とは反対の操作を行います。

バラストタンクへ注水する

まず、浮きドックのバラストタンクへ海水を取り込みます。

浮きドックの重量が増えることで、船を載せたままドック全体が徐々に沈んでいきます。

船に再び浮力が作用する

浮きドックが沈み、船底が水中へ入ると、船体へ再び浮力が作用し始めます。

この段階では、

「船の重量 ＝ ブロックから受ける支持力＋水から受ける浮力」

という状態になります。

さらに沈下すると浮力が増加し、その分だけブロックに加わる荷重は小さくなっていきます。

船がブロックから離れる

最終的に船体へ作用する浮力が船の重量とほぼ釣り合うと、船はキールブロックなどから離れて自力で浮く状態になります。

つまり、船の支持状態は、

「ブロックによる支持」
「ブロックによる支持＋浮力」
「浮力による支持」

という順番で変化します。

船が完全に浮いたことを確認した後、浮きドックの外へ移動させます。

浮きドックではどのような作業を行うのか

浮きドックを利用すると、通常は水中にある船体部分へ直接アクセスできます。

船底外板の点検・補修

船底外板には腐食や損傷が発生することがあります。

浮きドックへ入渠することで、船底全体を目視点検し、必要に応じて補修できます。

船底塗装

船底には防食や海洋生物の付着防止を目的とした塗装が施されています。

浮きドックでは、古い塗膜や付着物を除去し、新たな塗装を施工できます。

プロペラや舵の整備

航行中は水中にあるプロペラや舵も、ドライドック状態であれば点検できます。

損傷の確認や補修、部品交換などが行われます。

スラスターやシーチェストの点検

バウスラスターやスターンスラスター、シーチェストなどの水中設備も、入渠時に点検・整備される代表的な設備です。

船級検査への対応

船級協会の検査では、船底や水中部分の状態確認が必要になる場合があります。

そのため、定期的な船級検査に合わせて浮きドックへ入渠することもあります。

浮きドックの主な形式

浮きドックには複数の構造形式があります。

船級協会の規則では、代表的な形式としてケーソン型やポンツーン型が扱われています。

ケーソン型

ケーソン型は、底部構造と左右のウイングウォールが連続した一体構造になっている形式です。

全体として大きなU字形の構造物になっています。

構造が連続しているため、浮きドック全体として荷重を受け持つ構造になります。

ポンツーン型

ポンツーン型は、左右のウイングウォールは連続していますが、底部が複数のポンツーンによって構成される形式です。

設備によっては、ポンツーンを取り外せる構造になっている場合もあります。

ただし、浮きドックにはさまざまな設計が存在するため、「すべての浮きドックが必ずこの2種類だけに分類される」と考えるより、代表的な構造形式として理解するとよいでしょう。

浮きドックと固定式ドライドックの違い

船を水面から離して整備する設備には、浮きドック以外に固定式ドライドックがあります。

代表的なのがグレービングドックです。

固定式ドライドックの仕組み

固定式ドライドックでは、陸地側に設けられたドックへ船を入れます。

その後、ゲートを閉じてドック内部の水をポンプで排出します。

水位が下がることで、船がキールブロックなどへ載り、最終的に船底が露出します。

浮きドックはドック自体が動く

浮きドックの場合は、ドック内の水だけを排出するのではありません。

浮きドックそのものを沈めて船を受け入れ、その後浮きドック自体を浮上させます。

つまり、

固定式ドライドック
「水を抜いて船を残す」

浮きドック
「ドックそのものを浮上させて船を持ち上げる」

という違いがあります。

浮きドックのメリット

浮きドックには、固定式ドライドックとは異なるメリットがあります。

大規模な陸上掘削を必要としない

固定式ドライドックを建設する場合、陸地側に大規模な構造物を建設する必要があります。

一方、浮きドックは水上に設置するため、条件によっては大規模な掘削工事を抑えられます。

移設できる場合がある

浮きドックは浮体構造であるため、設計や運用条件によっては曳航による移設が可能です。

ただし、大型浮きドックは運用時には係留設備によって固定されており、簡単に移動できるわけではありません。

移設する場合には、曳航計画や復原性、構造強度、海象条件などを検討する必要があります。

さまざまな船舶に対応できる

浮きドックには、それぞれ最大ドッキング能力や寸法上の制限があります。

その範囲内であれば、商船や作業船、艦艇などさまざまな船舶の修理・検査に利用できます。

浮きドックを使用する際の注意点

浮きドックは非常に便利な設備ですが、安全に使用するためには多くの条件を管理する必要があります。

ドッキング能力を超えて使用できない

浮きドックには、持ち上げることのできる最大重量が設定されています。

対象船の重量が浮きドックのドッキング能力を超えている場合、安全に持ち上げることはできません。

また、総重量だけでなく、船体の重量分布も重要です。

十分な水深が必要

船をドック内へ入れるには、ポンツーンやキールブロックを船底より深い位置まで沈める必要があります。

そのため、浮きドックを設置・運用する場所には十分な水深が求められます。

船体への局部荷重に注意する

船が水に浮いている状態では、船体には広い範囲に浮力が作用しています。

一方、ドックへ載ると、キールブロックやビルジブロックなど限られた位置から船体を支持することになります。

そのため、ブロック配置が適切でないと船体へ局部的な応力が加わる可能性があります。

ドッキングプランが重要なのはこのためです。

復原性の管理が必要

浮きドック自体も水上に浮く構造物であるため、十分な復原性を確保する必要があります。

バラスト水の配置や自由表面影響、船の重量分布、風や波などを考慮しながら、安全な状態を維持します。

浮きドックの仕組みを簡単にまとめると

浮きドックの基本的な流れは次のようになります。

まず、バラストタンクへ海水を取り込み、浮きドックを沈めます。

次に、船を左右のウイングウォールの間へ進入させ、ドッキングプランに従って所定の位置へ合わせます。

その後、バラスト水を排出すると浮きドックが浮上し、キールブロックなどが船底へ接触します。

浮上が進むにつれて、船を支える力は水の浮力からブロックの支持力へ移っていきます。

最終的には船底全体が水面上へ露出し、船底外板やプロペラ、舵などの点検・修理ができる状態になります。

作業終了後はバラストタンクへ再び海水を入れて浮きドックを沈めます。

船体へ作用する浮力が増えるにつれてブロックの支持力が減少し、最終的に船が自力で浮く状態になったところで出渠します。

浮きドックは単純に船を持ち上げる設備ではありません。

「バラストによる浮力・重量の調整」
「ドッキングプランによる船体荷重の支持」
「復原性やトリムの管理」

という複数の要素を組み合わせ、安全に大型船を水面上へ持ち上げる設備です。

そのため、浮きドックの仕組みを理解するうえでは、「巨大な船舶用エレベーター」というイメージだけでなく、浮力とバラスト制御、船体支持の3つをセットで考えることが重要です。
