蒸気船の外輪の役割について

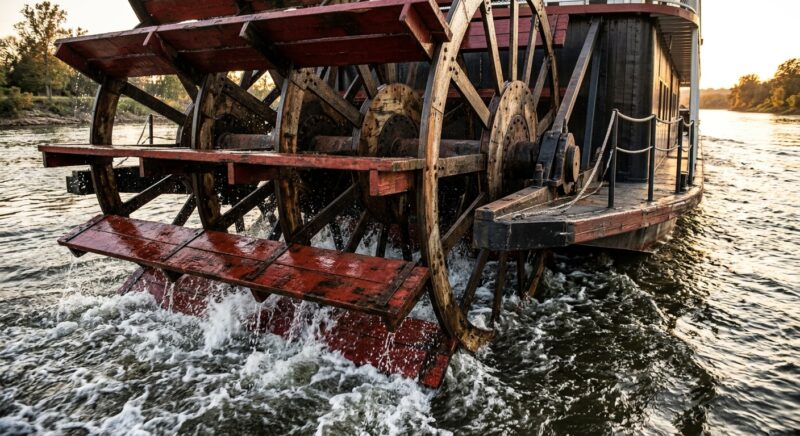

蒸気船の外輪とは、船体の外側に取り付けられた大きな水車状の推進装置です。

英語では「paddle wheel（パドルホイール）」と呼ばれ、蒸気機関が生み出した動力によって回転します。

外輪の周囲には複数の板状の羽根が取り付けられており、それらが水を押すことで船を前進させます。

現在の船舶ではスクリュープロペラが広く使われていますが、19世紀を中心とした蒸気船の発展期には、外輪が重要な推進装置として利用されました。

蒸気船の外輪が果たす役割

蒸気機関の力を推進力に変える

蒸気船における外輪のもっとも重要な役割は、蒸気機関が生み出した機械的な力を船の推進力に変えることです。

ボイラーで水を加熱して蒸気を発生させ、その蒸気によって蒸気機関を動かします。

蒸気機関のピストンなどが生み出した運動は、クランクや回転軸を介して外輪へ伝えられます。

外輪が回転すると、周囲に取り付けられた羽根が水中へ入り、水を船の後方へ押します。

その反作用によって船体に前向きの力が発生し、船が進む仕組みです。

水に運動量を与えて船を進ませる

外輪は水車のような形をしていますが、水の力で回る装置ではありません。

蒸気機関の力によって外輪を回転させ、羽根から水へ力を加えることで推進力を生み出します。

簡単に表すと、次のようなエネルギーの流れになります。

蒸気のエネルギー
↓
蒸気機関の運動
↓
外輪の回転
↓
水を後方へ動かす力
↓
船を前方へ進ませる推進力

このように、外輪は蒸気機関と水との間をつなぐ重要な推進装置です。

蒸気船の外輪にはどのような種類があるのか

側輪式

側輪式は、船体の左右に大きな外輪を取り付ける方式です。

英語では「side-wheeler」や「sidewheel steamer」などと呼ばれます。

船体中央付近の左右に外輪を配置することが多く、19世紀の旅客船や河川船、初期の外洋蒸気船などで広く採用されました。

側輪式では、船体の左右へ外輪が張り出すため、船全体の幅が大きくなりやすい特徴があります。

外輪を保護するために、パドルボックスと呼ばれる覆いを設けた船も多く存在しました。

船の構造によっては、左右の外輪を別々に制御して操船を補助することも可能でした。

ただし、すべての側輪船が左右の外輪を独立して動かせたわけではありません。

船尾外輪式

船尾外輪式は、船の後部に大きな外輪を取り付ける方式です。

英語では「sternwheeler」と呼ばれます。

特にアメリカのミシシッピ川などで活躍した河川蒸気船の形式として知られています。

側輪式とは異なり、船体の左右へ大きな外輪を張り出させる必要がない点が特徴です。

浅い河川を航行するための平底に近い船体や浅喫水の船体と組み合わせて使用される例が多く見られました。

外輪が船を進める仕組み

羽根が水を後方へ押す

外輪の周囲には、「パドル」や「フロート」などと呼ばれる板状の羽根が取り付けられています。

外輪が回転すると、羽根が次々と水中へ入り、水へ力を加えます。

水が後方へ押されることで、その反作用として船体には前方への力が加わります。

この基本原理は、現代のスクリュープロペラと大きく異なるものではありません。

どちらも水へ運動量を与え、その反作用によって推進力を得ています。

ただし、外輪は水面付近で大きな車輪を回転させるのに対し、スクリュープロペラは通常、船尾の水面下で羽根を回転させる点が異なります。

外輪は逆回転させることもできる

蒸気機関や伝動機構の構造によっては、外輪を反対方向へ回転させることもできます。

外輪を逆回転させると、水へ加える力の方向も反対になるため、船を後進させることが可能です。

また、左右の外輪を独立して制御できる船では、それぞれの回転方向や回転速度を変えることで旋回を助けられる場合もあります。

外輪が河川蒸気船に適していた理由

浅喫水の船体と組み合わせやすかった

外輪式蒸気船は、特に河川交通で広く使用されました。

その大きな理由の一つが、浅喫水の船体と組み合わせやすかったことです。

河川には浅瀬や砂州があり、水深が一定ではない場所も少なくありません。

そのため、船底が深く沈む船よりも、できるだけ浅い喫水で航行できる船が求められました。

外輪を船体側面や船尾に配置する方式は、浅い水域向けの船体設計と組み合わせやすく、河川蒸気船に適していました。

ただし、外輪そのものが無条件に浅瀬へ強いわけではありません。

実際の航行性能は、船体の形状や喫水、積載量、外輪の大きさ、水位などにも左右されます。

流れに逆らって航行できるようになった

蒸気船が普及する以前、河川を上流へ進むことは簡単ではありませんでした。

帆船は風向きに左右され、人力や岸から船を引く方法では大量の貨物を効率的に運ぶことが困難でした。

蒸気機関と外輪を組み合わせた蒸気船では、風に頼らず継続的な推進力を得られます。

そのため、河川の流れに逆らって上流へ航行する能力が大きく向上しました。

これが河川交通や物流の発展に大きく貢献しました。

外輪の羽根にはどのような工夫があったのか

固定式の羽根

もっとも単純な外輪では、羽根が車輪へ固定されています。

構造が比較的単純で丈夫というメリットがあります。

一方で、外輪が回転すると羽根の角度も変化するため、水へ入る瞬間や水から出る瞬間には、必ずしも理想的な向きで水を押せません。

そのため、水を上下方向へ動かしたり、大きな水しぶきを発生させたりして、エネルギーの一部が失われることがあります。

フェザリング式の外輪

外輪の効率を高めるために開発された方式の一つが、フェザリング式です。

これは、外輪が回転しても、水中にある羽根ができるだけ適切な角度を保つように機械的に調整する仕組みです。

羽根が水へ入るときや出るときの抵抗を小さくし、水を効率よく後方へ押せるように工夫されています。

固定式と比べて構造は複雑になりますが、外輪の推進効率を高める方法として使用されました。

外輪式蒸気船のメリット

当時の蒸気機関と組み合わせやすかった

初期の船舶用蒸気機関には、比較的大型で低速に動くものが多くありました。

大型の外輪を比較的ゆっくり回転させて推進力を得る方式は、そのような蒸気機関との相性が良いものでした。

そのため、蒸気船が実用化され始めた時代には外輪式が広く採用されました。

浅い河川を航行する船に利用しやすかった

外輪は、浅喫水で幅広い河川船と組み合わせることができます。

そのため、砂州や浅瀬が多い河川でも航行できる船が多数建造されました。

特に北米の大河川では、船尾外輪式や側輪式の蒸気船が旅客輸送や貨物輸送に活躍しました。

大量の水を比較的低速で動かせる

大型の外輪には多数の羽根が取り付けられており、広い面積で水へ力を加えることができます。

この特徴は、低速で回転する大型の蒸気機関と組み合わせるうえで都合がよく、当時の技術水準に適した推進方式でした。

外輪式蒸気船のデメリット

波や船体の傾きの影響を受けやすい

外輪は水面付近で作動します。

そのため、波によって船体が傾いたり上下したりすると、外輪が水へ入る深さが変化します。

特に側輪式では、船が左右へ傾くと、一方の外輪が深く水へ入り、反対側の外輪が水面から出やすくなることがあります。

これにより推進力が不均等になりやすく、外洋のように波が大きい環境では不利になる場合があります。

船体の左右へ張り出す

側輪式では、船体の左右へ大型の外輪を取り付けます。

そのため、船全体の幅が大きくなりやすいという欠点があります。

外輪を覆うパドルボックスを設置すると、さらに船幅が増えることもあります。

狭い水路や港湾では、この張り出しが不便になる場合があります。

積載量によって性能が変化しやすい

外輪では、羽根がどの程度水へ浸かっているかが重要です。

貨物や乗客を多く積むと船体が深く沈み、外輪も深く水へ入ります。

反対に、積載量が少ないと船体が浮き上がり、羽根の浸水量が減ります。

このため、船の積載状態によって外輪の推進性能が変化しやすいという特徴があります。

水面付近でエネルギー損失が起こりやすい

外輪の羽根は、水中へ入ったり水面から出たりする動きを繰り返します。

その際、水しぶきや上下方向の水の動きにもエネルギーが使われます。

そのため、設計条件によっては、水中で連続的に回転するスクリュープロペラよりも推進効率で不利になる場合があります。

なぜ外輪はスクリュープロペラへ置き換えられたのか

スクリュープロペラは水面下で作動する

19世紀にスクリュープロペラの技術が発達すると、外洋船や軍艦を中心にスクリュー式の船が増えていきました。

スクリュープロペラは通常、船尾の水面下へ設置されます。

そのため、水面付近で回転する外輪と比較すると、船体の傾きや波による浸水深の変化を受けにくいという利点があります。

船体設計の自由度が高い

スクリュープロペラでは、側輪式のように船体左右へ大型の装置を張り出させる必要がありません。

そのため、船体形状や甲板配置などの自由度を高めやすくなります。

大型の外洋船や軍艦を設計するうえでも有利でした。

技術の進歩によってスクリュー式が主流になった

蒸気機関や船舶用機関、軸系、プロペラ設計などの技術が進歩すると、スクリュープロペラの性能も向上しました。

その結果、外洋を航行する船舶ではスクリュー式が次第に主流になっていきました。

ただし、外輪船が完全になくなったわけではありません。

河川や湖など特定の環境では長く使用され、現在でも観光船や復元船、歴史的船舶などで外輪を見ることができます。

外輪と水車の違い

見た目は似ていてもエネルギーの流れが逆

蒸気船の外輪は、見た目だけを見ると水車によく似ています。

しかし、両者ではエネルギーの流れる方向が異なります。

一般的な水車では、流れる水の力を利用して車輪を回転させます。

つまり、

水の力
↓
水車の回転

という流れです。

一方、蒸気船の外輪では、

蒸気機関の力
↓
外輪の回転
↓
水へ力を加える
↓
船が進む

という流れになります。

水車が水のエネルギーを機械的な回転へ変換する装置なのに対し、外輪は機械的な回転を水へ伝えて推進力を得る装置だと考えると理解しやすいでしょう。

蒸気船の外輪は船を動かす重要な推進装置

蒸気船における外輪の役割は、蒸気機関が生み出した力を水へ伝え、船を進ませることです。

外輪の周囲に取り付けられた羽根が水を後方へ押し、その反作用によって船体に前向きの推進力が発生します。

代表的な形式には、船体左右へ外輪を設置する側輪式と、船尾へ外輪を設置する船尾外輪式があります。

とくに19世紀には、浅喫水の船体と外輪を組み合わせた蒸気船が河川交通で活躍し、旅客や貨物の輸送を大きく発展させました。

その後、外洋船ではスクリュープロペラが主流となりましたが、外輪は蒸気船の実用化と普及を支えた重要な技術の一つです。

以上、蒸気船の外輪の役割についてでした。

最後までお読みいただき、ありがとうございました。
