カヤックドーリーの自作方法について

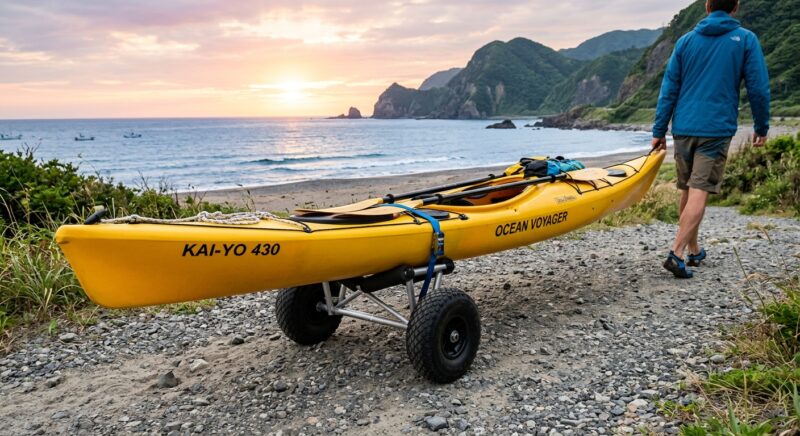

カヤックドーリーは、カヤックを駐車場から水辺まで運ぶための2輪式カートです。

市販品もありますが、構造自体は比較的シンプルなため、塩ビパイプやアルミパイプ、タイヤ、車軸などを使って自作することもできます。

特に、重量のあるフィッシングカヤックや、駐車場から出艇場所まで距離がある場合には、ドーリーがあるだけで運搬の負担を大きく減らせます。

ただし、自作する際は「車輪が付いていればよい」というわけではありません。

カヤックの重量を安定して支えられること、艇体を傷めにくいこと、走行中にドーリーが外れにくいことが重要です。

また、カヤックによって艇底形状や重量が大きく異なるため、インターネット上の寸法をそのままコピーするのではなく、自分の艇に合わせて設計する必要があります。

カヤックドーリーの基本構造

自作しやすいのは、左右のタイヤを車軸でつなぎ、その上にカヤックを支えるフレームを設ける構造です。

一般的には、カヤックの中央付近または後方寄りをドーリーに載せ、バウ側を持って引っ張ります。

艇底を広く支えられる構造がおすすめ

重量のあるカヤックでは、細いパイプ1本だけで艇底を支えるよりも、パッド付きの支持部を2本以上設けて荷重を分散させるほうが適しています。

艇体の一部分に荷重が集中すると、傷や変形、局所的な負担につながる可能性があるためです。

そのため、自作する場合は「点で支える」よりも「できるだけ広い範囲で支える」という考え方を基本にするとよいでしょう。

自作カヤックドーリーに必要な材料

自作方法はいくつかありますが、DIY初心者であれば塩ビパイプを使った構造が比較的作りやすいです。

塩ビパイプ

塩ビパイプは、ホームセンターで入手しやすく、切断や組み立ても比較的簡単です。

また、鉄製フレームのように本体そのものが赤サビしにくいため、水辺で使うDIY素材として扱いやすい特徴があります。

DIYではVP25やVP30クラスの塩ビ管が使われることもありますが、管径だけで安全な耐荷重を判断することはできません。

強度は、パイプ径だけでなく、肉厚、支持間隔、接合方法、車軸の取り付け方法、温度、荷重方向などによって変化します。

重量のあるフィッシングカヤックの場合は、アルミフレームなども検討したほうが安心です。

塩ビ継手

フレームを組むために、T字継手、エルボ、ソケットなどを使用します。

必要な種類や数は設計によって異なります。

組み立て前に簡単な設計図を書いておくと、材料の買い忘れを防ぎやすくなります。

タイヤ

タイヤは、ドーリーの使いやすさを大きく左右する部品です。

舗装路やコンクリート上を中心に使うのであれば、一般的なソリッドタイヤやノーパンクタイヤでも使用できます。

一方、砂浜では細いタイヤが砂に沈み込みやすいため、幅が広く接地面積の大きいタイヤが有利です。

DIYでは直径200〜300mm前後のタイヤが使われることもありますが、この数字を絶対的な基準と考える必要はありません。

直径だけでなく、タイヤ幅や使用する路面を考慮して選ぶことが重要です。

車軸

左右のタイヤを取り付けるためのシャフトです。

ステンレス丸棒や金属シャフトなどが使用できます。

海辺で使用する場合は、普通鋼より耐食性に優れるステンレス系材料が扱いやすいでしょう。

ただし、ステンレスも海水環境で絶対に腐食しないわけではありません。

使用後は真水で洗浄し、塩分を落とすことが重要です。

ワッシャーや固定金具

タイヤとフレームが直接擦れないようにワッシャーを使用します。

また、車輪の脱落を防ぐためにRピン、割りピン、ナットなどを使用します。

頻繁にタイヤを取り外したい場合は、工具を使わず着脱しやすいRピン式が便利です。

クッション材

カヤックとフレームが直接接触すると、艇体に傷が付いたり滑ったりする可能性があります。

そのため、支持部にはEVAフォーム、ウレタン、スポンジチューブ、水道管用保温材などを取り付けます。

クッション材を固定する際は、結束バンドや金具の鋭い部分が艇体へ直接当たらないように注意しましょう。

固定用ベルト

カヤックをドーリーに載せるだけでは、段差や傾斜で位置がずれることがあります。

カムバックルストラップなどを使用して、艇体とドーリーを固定できる構造にすると安定しやすくなります。

必要以上に強く締め付けるのではなく、走行中にずれない程度に固定します。

メーカーが固定位置を指定している場合は、その指示に従ってください。

カヤックドーリーを自作する前に確認すること

材料を切断する前に、まず実際のカヤックを確認します。

艇底形状を確認する

カヤックの艇底は、すべて同じ形ではありません。

V字型、トンネルハル、カタマラン型、フラット型など、モデルによって大きく異なります。

そのため、まず艇底を見ながら、どの位置なら安定して支えられるかを確認します。

支持部を置きたい位置の幅や高さを測定してから設計すると失敗しにくくなります。

ラダーやキールの位置も確認する

カヤックによっては、艇底の後方にラダーやキール、ドライブ関連の構造があります。

ドーリーを取り付けた状態で、それらが地面やタイヤに接触しないか確認してください。

フレームを高くしすぎると重心が上がって不安定になるため、必要なクリアランスを確保しつつ、できるだけ低く設計するのが基本です。

カヤックドーリーの自作方法

ここからは、塩ビパイプを利用した一般的なクレードル型ドーリーを例に説明します。

1. フレーム寸法を決める

最初に、自分のカヤックの艇底に合わせてフレーム幅を決めます。

インターネット上では40〜50cm程度の幅で作られている例もありますが、これは標準寸法ではありません。

艇底形状によって必要な幅は異なるため、実際のカヤックを測定して決めることが重要です。

2. 塩ビパイプを切断する

寸法が決まったら、パイプカッターや塩ビ用ノコギリを使ってパイプを切ります。

切断面が極端に斜めになると、フレームが歪みやすくなるため、できるだけ直角に切断します。

3. 継手を使って仮組みする

いきなり接着剤を使用せず、まずは継手へ差し込むだけで仮組みします。

この段階で実際にカヤックを載せて確認してください。

チェックしたいのは、左右の高さ、フレーム幅、艇体の安定性、タイヤとの干渉、ラダーなどのクリアランスです。

問題があれば、接着前に寸法を修正します。

4. 車軸部分を作る

車軸はドーリーの中でも負荷が集中しやすい部分です。

PVCフレームへ直接穴を開けてシャフトを通す方法もありますが、穴の周辺には力が集中します。

重量艇の場合は、金属スリーブやブッシュ、補強部材を使うなど、車軸部分を強化する方法も検討してください。

特に段差や砂利道では、静止状態よりも大きな力が瞬間的に加わることがあります。

5. タイヤを取り付ける

車軸にタイヤを取り付け、ワッシャーやスペーサーを入れてフレームとの接触を防ぎます。

外側はRピンやナットなどで固定し、タイヤが抜けないようにします。

取り付け後は、左右のタイヤがスムーズに回転することを確認してください。

6. 支持部にクッションを取り付ける

カヤックが接触する部分には、スポンジやEVAフォームなどのクッション材を取り付けます。

パイプ保温材を被せる方法なら、比較的簡単に施工できます。

クッション材はズレないように固定しますが、金具や結束バンドの切断面が艇体へ触れないよう注意します。

7. 固定ベルトを取り付ける

ドーリーへカヤックを載せたら、ストラップで固定できるようにします。

特に段差や砂利道では、ドーリーが艇体からずれることがあります。

走行中に外れない程度に固定しておくと安心です。

8. 問題がなければ本固定する

仮組みで問題がなければ、使用している塩ビ管と継手に適合する接着剤で固定します。

ただし、すべてを接着する必要はありません。

収納性を重視する場合は、一部を着脱式にしておく方法もあります。

分解式にすると収納しやすい

カヤックドーリーは、出艇後に艇へ積載することもあります。

そのため、タイヤや車軸、フレームを分解できる構造にすると便利です。

特にフィッシングカヤックでは、帰着場所が出艇場所と異なることもあるため、ドーリーをカヤックへ収納できる設計にしておくと使い勝手が高まります。

砂浜で使うならタイヤ選びが重要

自作ドーリーで特に失敗しやすいのがタイヤ選びです。

細いタイヤは砂に沈みやすい

細いソリッドタイヤは舗装路では軽快に転がります。

しかし、柔らかい砂では接地圧が高くなり、深く沈み込みやすくなります。

カヤックが重いほど引く力が必要になります。

幅広タイヤは砂浜向き

砂浜を頻繁に通る場合は、幅広の低圧タイヤやバルーンタイヤが有利です。

接地面積が大きいため、砂へ沈みにくくなります。

ただし、大型のタイヤは価格が高くなりやすく、収納スペースも必要です。

舗装路ならノーパンクタイヤも便利

舗装路やスロープが中心であれば、ノーパンクタイプも選択肢になります。

空気圧管理が不要なので、メンテナンスが簡単です。

ただし、砂浜で使用する場合は直径だけでなくタイヤ幅も確認しましょう。

ドーリーを取り付ける位置

取り付け位置によって、カヤックの持ち運びやすさは大きく変わります。

中央付近に取り付ける場合

カヤックの重心に近い位置で支えると、手で持つ重量を減らしやすくなります。

長い距離を運ぶ場合には有利です。

ただし、路面状態や艇底形状によってはドーリーがずれやすくなる場合があります。

後方寄りに取り付ける場合

後方をドーリーへ載せ、バウ側を持って引く方法も一般的です。

扱いやすい一方、バウ側を持つ人にある程度の重量がかかります。

実際にカヤックを載せながら、安定して引ける位置を探してください。

スカッパーホール式を自作する場合の注意点

シットオンタイプのカヤックには、水抜き用のスカッパーホールがあります。

この穴へポストを差し込むタイプのドーリーも存在します。

スカッパー式はメーカー確認が必要

スカッパーホール式のカートを一律に危険と考える必要はありません。

実際に純正のプラグイン式カートを用意しているメーカーもあります。

一方で、スカッパーホールへ荷重が集中することを理由に、その方式を推奨していないメーカーもあります。

そのため、自作スカッパーカートを使用する場合は、対象カヤックのメーカーがその方式を認めているかを確認することが重要です。

メーカー非推奨の場合は、艇底を広く支えるクレードル型やバンク型を選んだほうがよいでしょう。

重量のあるカヤックでは強度に余裕を持たせる

フィッシングカヤックは、本体だけでも重量があるモデルが少なくありません。

さらに、バッテリー、魚探、釣具、クーラーボックスなどを積載すると、総重量が大きくなります。

カヤック本体だけで重量を考えない

ドーリーへかかる荷重を考える際は、艇体だけでなく、実際に積載した状態の総重量を想定する必要があります。

ただし、メーカーやカートによっては、ドーリー使用中の積載を制限している場合があります。

カヤック本体とカート双方の説明書を確認してください。

段差では一時的に大きな負荷がかかる

耐荷重を考える際は、静止した状態の重量だけで判断しないことも重要です。

段差、石、砂利、木の根などを越える際には、一時的に大きな衝撃荷重がかかります。

そのため、自作品について根拠なく「耐荷重○kg」と断定するのは避けたほうがよいでしょう。

アルミフレームで自作する方法もある

より高い剛性を求める場合は、アルミパイプやアルミ角材を使った方法もあります。

アルミフレームのメリット

アルミは、比較的軽量でありながら剛性を確保しやすい素材です。

塩ビパイプよりも重量艇向けのフレームを作りやすく、耐久性も期待できます。

アルミフレームのデメリット

一方で、穴あけやボルト固定などの金属加工が必要です。

塩ビパイプ式よりも加工精度が求められるため、DIY初心者には少し難易度が上がります。

カヤックドーリー自作でよくある失敗

寸法を先に決めすぎる

「幅は50cm」「高さは25cm」などと固定値から設計すると、自分の艇に合わない可能性があります。

まず艇底を測り、そこから寸法を決めることが重要です。

タイヤが細すぎる

舗装路では問題なくても、砂浜や砂利道では急に使いにくくなることがあります。

自分が普段通る路面を基準にタイヤを選びましょう。

カヤックとの接触面が小さい

支持面が小さいと、一部分に荷重が集中します。

クッション材を使用し、できるだけ広い範囲で艇体を支えるようにしてください。

タイヤと艇体が接触する

空荷では問題がなくても、カヤックを載せるとフレームがたわみ、タイヤと艇体が接触することがあります。

実際に荷重をかけた状態で確認することが大切です。

ベルトで固定していない

平坦な場所では問題なくても、段差を越えた際にドーリーが外れることがあります。

ストラップで固定できる構造にしておくと安心です。

車軸部分の強度が不足する

車軸付近は大きな荷重を受ける部分です。

特にPVCへ穴を開ける構造では、その周辺に負担が集中します。

重量艇の場合は、金属部品などを利用して補強することも検討しましょう。

接着してから寸法間違いに気付く

塩ビパイプを使う場合は、必ず仮組みを行ってください。

基本的な流れは、

「測定 → 切断 → 仮組み → 実艇を載せる → 走行テスト → 本固定」

です。

この順番で進めると、寸法の失敗を減らせます。

使用後はメンテナンスする

海水環境で使用する場合は、使用後のメンテナンスも重要です。

真水で洗う

車軸、ワッシャー、Rピン、ベアリング周辺などは真水で洗い、塩分や砂を落とします。

十分に乾燥させる

濡れたまま収納すると、金属部分の腐食やクッション材の劣化につながる可能性があります。

洗浄後は十分に乾燥させてから保管しましょう。

タイヤの回転を確認する

砂やゴミが車軸周辺へ入り込むと、タイヤが回りにくくなることがあります。

回転が重くなった場合は、分解して洗浄します。

カヤックドーリーを自作するときのポイント

カヤックドーリーは、塩ビパイプやアルミパイプ、タイヤ、車軸などを組み合わせることで自作できます。

ただし、重要なのは市販品の寸法をそのまま真似することではありません。

自分のカヤックの艇底形状、重量、使用する路面、収納方法などを考慮して設計する必要があります。

特に、艇体をできるだけ広く支えること、タイヤを使用環境に合わせること、車軸部分の強度に余裕を持たせることが大切です。

砂浜を移動する場合は幅広タイヤ、舗装路を中心に使う場合はノーパンクタイヤなど、用途に合わせて選びましょう。

また、スカッパーホール式を自作する場合は、対象艇のメーカーがその方式を許可しているか確認することも重要です。

完成後はいきなり長距離を運ぶのではなく、まず平坦な場所で低荷重から走行テストを行い、フレームのたわみ、車輪の抜け、艇体のずれ、各部の緩みがないか確認してください。

安全性を確かめながら調整することで、自分のカヤックや使用環境に合った使いやすいドーリーを製作できます。

以上、カヤックドーリーの自作方法についてでした。

最後までお読みいただき、ありがとうございました。
