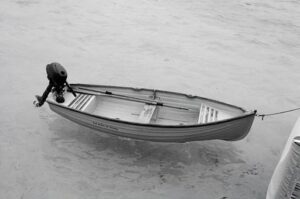

船外機は、船の後ろに取り付けて使う推進装置です。
エンジンだけでなく、プロペラを回すためのギヤ機構、操舵の仕組み、チルトやトリムの機能まで一体化しているのが大きな特徴です。
自動車のエンジンと似ている部分もありますが、船外機は水の上で使うことを前提に設計されているため、冷却方法や排気の流れ、動力の伝え方などに船特有の構造があります。
船外機の基本構造
船外機は、大きく分けると次の3つの部分で構成されています。
パワーヘッド
船外機の上部にあるエンジン本体の部分です。
ここにはシリンダー、ピストン、クランクシャフト、吸気装置、燃料供給装置、点火装置などが収められています。
この部分で燃料と空気を使って燃焼を起こし、船を進めるための回転力を生み出します。
ミッドセクション
パワーヘッドとロアユニットをつなぐ中間部分です。
エンジンを支えるだけでなく、排気を下へ流す通路となり、船外機を左右に動かして舵を切るための支点にもなります。
ロアユニット
水中に入る下部の部分です。
ここにはドライブシャフト、ギヤ、プロペラシャフト、ウォーターポンプ、プロペラなどが入っています。
エンジンで発生した回転を実際にプロペラへ伝え、推進力に変える重要な役割を担っています。
船外機が船を進める仕組み
船外機は、次のような流れで船を前に進めます。
燃料と空気を取り込む
まず、エンジン内部に燃料と空気を取り込みます。
現在の船外機では、電子制御燃料噴射装置を採用したモデルも多く、安定した燃焼を行いやすくなっています。
燃焼によって回転力を作る
取り込んだ燃料と空気を燃焼させることで、ピストンが上下に動きます。
この上下運動がクランクシャフトによって回転運動に変換されます。
回転をロアユニットへ伝える
エンジンで作られた回転力は、ドライブシャフトを通ってロアユニットへ送られます。
ギヤで回転方向を変える
エンジンの回転は縦方向ですが、プロペラは横向きに回転する必要があります。
そのため、ロアユニット内部のギヤによって回転の向きを変え、プロペラシャフトへ動力を伝えます。
プロペラが水を後方へ押し出す
プロペラが回転すると水を後ろへ押し、その反力によって船が前へ進みます。
これが船外機の基本的な推進原理です。
前進・中立・後進の切り替え
船外機には、一般的に前進・中立・後進の切り替え機構があります。
これはロアユニット内のギヤ機構によって行われます。
- 前進：プロペラに前進方向の力を伝える
- 中立：プロペラに動力を伝えない
- 後進：後進方向の力を伝える
自動車のように多段変速する仕組みとは少し異なり、船外機では主に前後進と中立を切り替える役割を持っています。
舵取りの仕組み
船外機は、基本的に本体の向きを左右に動かすことで舵を切ります。
つまり、プロペラの向きを変えることで推進方向を変え、船の進行方向を調整しているということです。
小型船ではティラーハンドルで直接操作するタイプもありますが、中型以上ではリモコン操舵や油圧操舵などが使われることもあります。
冷却の仕組み
船外機は高温になるため、冷却が欠かせません。
多くの船外機では、水中の水を取り込んでエンジンを冷やす水冷式が採用されています。
冷却の流れは次の通りです。
- ロアユニットの吸水口から水を取り込む
- ウォーターポンプのインペラで水をくみ上げる
- エンジン内部を循環させて熱を奪う
- 温度を調整しながら排出する
この冷却水の流れを目で確認しやすくするために、検水口から細い水が出る構造になっている機種も多くあります。
ただし、検水口から水が出ているからといって、冷却系統のすべてが完全に正常とは限りません。
水量が極端に弱い場合や、過熱警報が出る場合は注意が必要です。
排気の仕組み
船外機は燃焼後の排気ガスを外へ逃がす必要があります。
多くの機種では、排気をプロペラ周辺から水中へ逃がす構造が採用されています。
この方式には、排気音を抑えやすいことや、構造をコンパクトにまとめやすいという利点があります。
ただし、排気の流れは機種や運転条件によって一部異なる場合があります。
チルトとトリムの違い
船外機には角度を変える機能がありますが、これには「チルト」と「トリム」という2つの考え方があります。
チルト
船外機全体を大きく持ち上げる動きです。
浅瀬でロアユニットをぶつけにくくしたり、係留中や保管時に下部を水から上げたりするときに使います。
トリム
走行中に船外機の角度を細かく調整する機能です。
船の姿勢を整えたり、走行性能や燃費の改善を図ったりするときに使います。
この2つは似ていますが、チルトは主に大きく持ち上げるための機能、トリムは走行姿勢の微調整に使う機能と考えるとわかりやすいです。
4ストロークと2ストロークの違い
船外機には4ストロークと2ストロークがあります。
4ストローク
現在の主流となっているタイプです。
燃費や静粛性に優れ、扱いやすい傾向があります。
2ストローク
構造が比較的シンプルで、軽量な機種もあります。
用途によっては扱いやすさを評価されることがありますが、4ストロークに比べると燃費や排ガスの面で不利になる場合があります。
船外機の特徴
船外機は、エンジン、推進装置、操舵機構が一体になっているため、比較的コンパクトにまとまりやすく、整備性にも優れています。
主な特徴は次の通りです。
- 船尾に取り付けるため構造がわかりやすい
- 点検や整備がしやすい
- チルトアップによって浅瀬に対応しやすい
- 小型船から中型船まで幅広く使いやすい
一方で、船尾側に重量が集中しやすい点や、出力が大きくなるほど価格が高くなりやすい点には注意が必要です。
船外機の仕組みを簡単にまとめると
船外機は、エンジンで作った回転力をドライブシャフトで下へ伝え、ロアユニット内のギヤを介してプロペラを回し、水を後方へ押し出すことで船を進める装置です。
さらに、冷却、排気、前後進の切り替え、操舵、チルトやトリムの機能まで一体化しているため、船の走行に必要な役割をまとめて担っています。
覚え方のポイント
船外機の基本的な流れは、次の順番で覚えると理解しやすくなります。
燃料を燃やす
→ 回転を作る
→ 下へ伝える
→ プロペラを回す
→ 水を後ろへ押す
→ 船が前へ進む
この流れを押さえておくと、船外機の全体像がかなりわかりやすくなります。
以上、船外機の仕組みについてでした。
最後までお読みいただき、ありがとうございました。
